Servo sistemaren izendapen arau multzo osoa
Sistemaren muntaketa izendatzeko arauen norabidea
Sistemaren norabidea bi letraz osatuta dago
Lehenengo letrak olio-ponparen xurgapen-ataka norabidea adierazten du
Bigarren letrak motorraren konexio-kutxaren norabidea adierazten du
Sistemaren norabide-diagrama arrunta
Bezeroen eskariaren arabera, laguntza-programak
| Ez. | Ponpa | Motorra | Gidatu | Modelo zenbakia |
| 1 | VG engranaje ponpa | ABT servo motorra | ABT servo unitate | VG50-ABT1008F-ABT18.5KW-RS |
| 2 | VG engranaje ponpa | ABT servo motorra | Delta servo unitatea | VG50-ABT1008F-Delta18.5KW-RS |

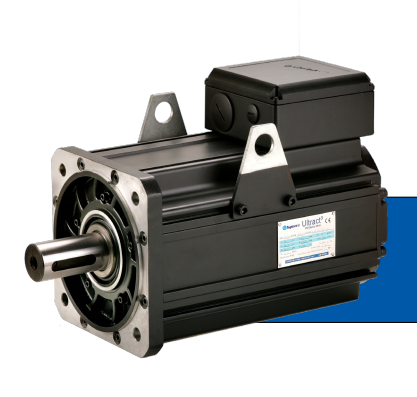

| 3 | VG engranaje ponpa | Hysis servo motorra | Delta servo unitatea | VG50-U1008F-Delta18.5KW-RS |
| 4 | Sumitomo engranaje-ponpa | Hysis servo motorra | Delta servo unitatea | QT50-U1008F-Delta18.5KW-RS |
| 5 | Eckerle engranaje-ponpa | Hysis servo motorra | Delta servo unitatea | EIPC50-U1008F-Delta18.5KW-RS |
| 6 | ABT servo ponpa | Servo motor koaxiala | ABT servo unitate | ABT50-ABT1008T-ABT18.5KW-RS |
| 7 | ABT servo ponpa | Servo motor koaxiala | Delta servo unitatea | ABT50-ABT1008T-Delta18.5KW-RS |
Oharrak:
1. Eskaera-ereduak 50 cc-ko olio-ponpa hartzen du adibide gisa, 118,5 kW-ko motorra eta unitatearekin bat datorrena.
2. Motor koaxialaren servo sistemaren xehetasunak lortzeko, jo Vicks Coaxial Servo System-en katalogora.
Koaxial Servo Sistema
Ningbo Vicks Hydraulic Co., Ltd.-ek Haitiko spline konexioan oinarritutako egitura koaxiala egindako hobekuntza bat da. Spline egituraren abantailak ditu eta spline konexio akatsa saihesten du. Adibidez, spline junturan dagoen koipea erraz lehortzen da epe luzeko erabileraren ondoren, eta olio-ponparen eta motorraren splineek zuzenean talka egiten dute positiboki eta negatiboki, hortzak joz, eta horrek splinea irristatzea eragiten du. Garestia da olio-ponpa eta motor multzoa ordezkatzea. Koaxial servo sisteman, motorrak eta olio-ponpak ardatz bera partekatzen dute, eta ardatza erronda bakarrean moztu daiteke akabera-prozesu integratu baten ondoren. Koaxialitatea bermatzeko, ez da koiperik behar. Koaxialaren indarra momentu-diseinuaren 4 aldiz handiagoa da, eta ardatza hausteko probabilitatea oso txikia da.
Atalen egitura
Marrazketa fisikoa
Sarrera servo koaxial sistemara
- Dauden servo-olio-ponpa eta motorra oinarri hartuta, akoplamendu-modua aldatzeak energia aurrezteko, egonkorragoa eta erabiltzeko errazagoa den servo-sistema-soluzioa lortzen du.
- Koaxial servo sistemak ponpa euskarriak aurrezteko, akoplamenduak aurrezteko, espazioa aurrezteko eta zentrokidetasun hobea izateko abantailak ditu.
Konparatu dauden servo olio ponpa eta motorrarekin
Koaxialeko servo sistemaren ikuspegiak
Ezaugarri nagusiak
1. Presio axial eta erradialaren konpentsazio diseinua hartzea, bolumen handiko eraginkortasuna.
2. Zarata ultra-baxua, burdinurtuzko erresistentzia handikoa eta zarata xurgatzeko diseinu berezia erabiliz
3. Oso emari eta presio pultsazio baxuak, emari eta presio irteera egonkorrak mantenduz abiadura txikiko lan baldintzetan.
4. Presio handiko diseinua, lan-presio altuena 35Mpa-ra irits daiteke.
5. Abiadura-tarte zabala, abiadura handiena 300 bira minutuko izan daiteke.
6. Ponpa bikoitz bat osatzeko konbinatu daiteke.
7. Oso erabilia da makineria hidraulikoetan, hala nola injekzio-moldaketa makinan, galdaketa makinan, prentsa hidraulikoan eta beste servo sistema hidrauliko batzuetan.
Ezaugarri nagusiak
1. Pintza motako palen kitek ponpa erresistentzia txikia, elektroniko baxua eta energia aurrezpen handiagoa izan dezakete.
2. Erabili kanpoko isurketa eta isurketa-bolumenaren kontrolaren izendapena, olioaren tenperatura jaisteko. Osagai hidraulikoen isurketa-bolumenaren arabera, olio-isurketa modu adimentsuan doi daiteke, ponparen presio-pultsua txikia da presio altuan eta abiadura baxuan, injekzio bidezko produktu bukatuak zehaztasun handiagoa izango dute.
3. Presio handiko olioaren eta malguki-egituraren koordinazioari esker, ponpa normaltasunez abiadura baxuan funtziona dezake, abiadura baxuko eta handiko aldaketa, presio handiko eta baxuko abiadura aldaketa, eskuineko eta ezkerreko biraketa aldaketa eta abar sistema hidraulikoaren funtzionamendu-egoera ezin hobeto egokitu daitezke.
4. Ekintza bikoitzeko eta eskuin-ezker biraketa egituraren izendapenak ponpa modu egonkorragoan funtzionatzea eta servo sistema hidraulikoaren erantzuna azkarragoa izatea ahalbidetzen du.
5. Presio altuak, abiadura handiko egiturak eta ebaketa bikoitzeko ertzen izendapenak abiadura-tartea zabalagoa egiten dute, kutsadurarekiko erresistentzia hobea eta lan-bizitza luzeagoa.
6. Zarata gutxiko egituraren izendapena eta fluxu-aukera zabala, eskakizun desberdinen arabera pertsonaliza daitezke.
7. Erabili kartutxo-kitaren instalazio-egitura, konpontzeko kartutxo-kita aldatu besterik ez duzu egin behar, konponketa erosoagoa eta kostu txikiagoarekin.
8. Ponpa bikoitzak sarrera-ataka bat eta bi irteera-ataka erabiltzen ditu, egitura trinkoagoa da instalazio-espazio txikiarekin.
9. Sarrerako eta irteerako atakan lau norabide daude, instalazioa malguagoa da.
Ezaugarriak:
1. Subwooferren diseinua: Barneko hortz-profil lineal konjugatu bereziak olio-harrapaketaren eragina saihesten du eta ponparen zarata eta presio-pultsazioak asko murrizten ditu. Batez ere presioa handitzen denean, zarata baxua izaten jarraitzen du.
2. Iraunkortasun bikaina: Material eta prozesatzeko teknologia bereziak erabiltzeak ponparen bizitza luzeagoa ere badakar.
3. Pultsazio baxua: ia pultsaziorik ez, abiadura-kontrol zehatza behar duten sistemetarako egokia.
Alemanian egina, ia mende erdiko garapen eta etengabeko hobekuntzaren ondoren, presio handiko, zarata txikiko, pultsazio txikiko eta pisu arineko abantailak ditu. Injekzio-makinetan, galdaketa-makinetan, prentsa hidraulikoetan eta bestelako makineria hidrauliko globaletan oso erabilia da.
Albert Servo Drive
Albert Servo Motorra
