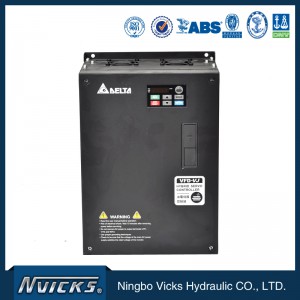

Injection Molding Machine Hydraulic System Structure ng Hydraulic Servo System Matapos makuha ang pressure at flow command mula sa injection molding machine, nagsasagawa ito ng pagkalkula ng PID na may aktwal na pressure at speed feedback upang himukin ang servo motor at hydraulic pump na may mabilis na oras ng pagtugon at mataas na katumpakan ng pag-uulit. .Standard Configuration Optional Accessories Mga Tampok ng Hydraulic Energy System ( Limang feature) Pangunahing konsumo ng kuryente ng tradisyonal na injection molding m...


  • Pangalan :Hydraulic Servo System
  • kapangyarihan :Hydraulic at Electric
  • Presyon:Mataas na presyon
  • Mga bahagi:Magmaneho, Motor, Pump
  • Lugar ng Pinagmulan:Ningbo, China
  • Paghahatid:7-15 araw
  • Port :Ningbo
  • Paggamit:Injection Molding Machine
  • Tampok:Mataas na pagganap
  • Magtipid ng enerhiya :Makatipid ng hanggang 60% kaysa sa tradisyonal na makina
  • Detalye ng Produkto

    Mga Tag ng Produkto

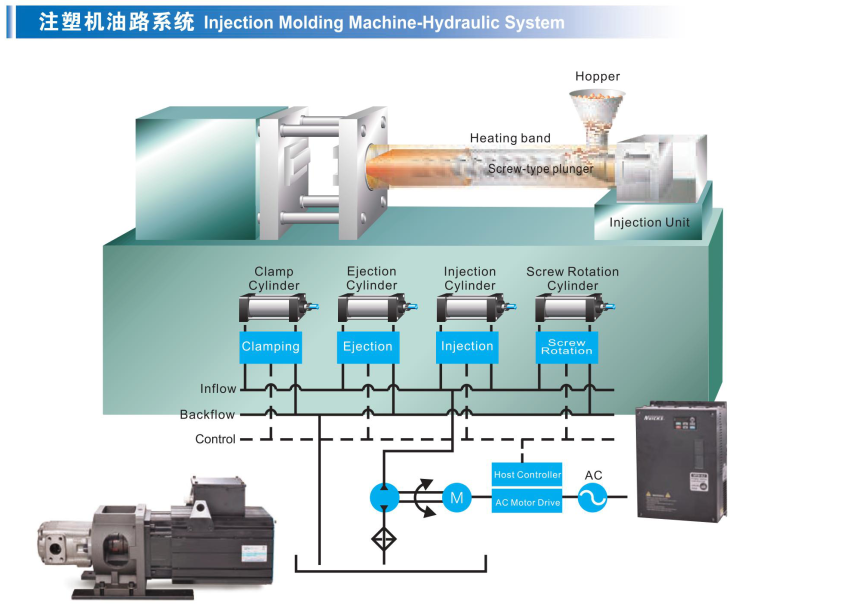

    Injection Molding Machine Hydraulic System

    Hydraulic System.png

    Istruktura ngHydraulic Servo System

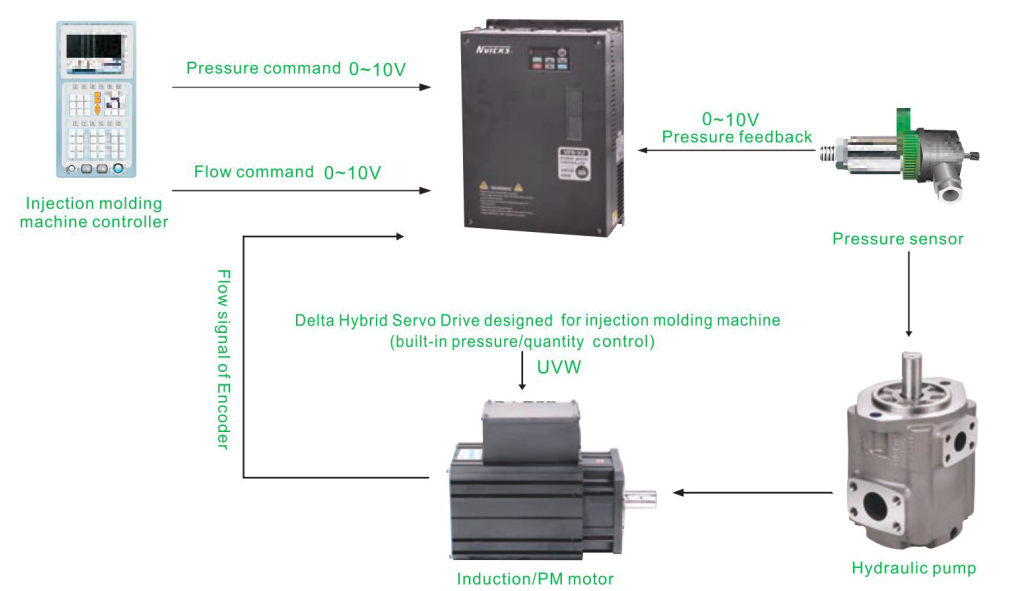

    Pagkatapos makuha ang pressure at flow command mula sa injection molding machine, nagsasagawa ito ng pagkalkula ng PID na may aktwal na pressure at speed feedback upang himukin ang servo motor at hydraulic pump na may mabilis na oras ng pagtugon at mataas na katumpakan ng pag-uulit.

    Istraktura ng Servo System.png

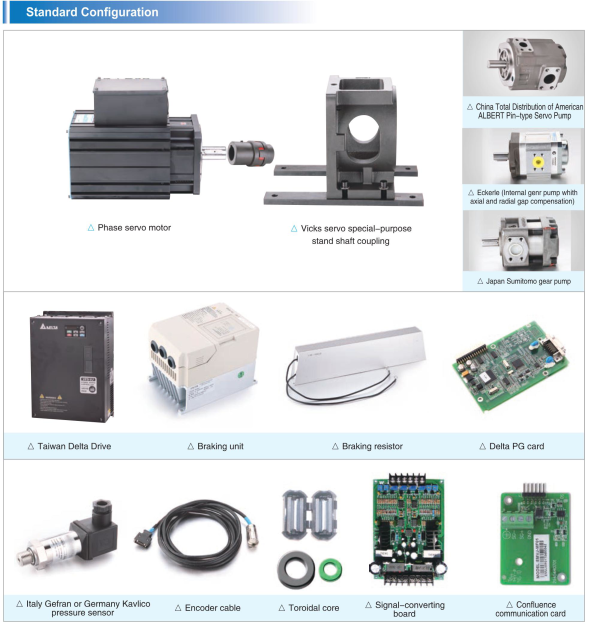

    Karaniwang Configuration

    Standard Configuration.png

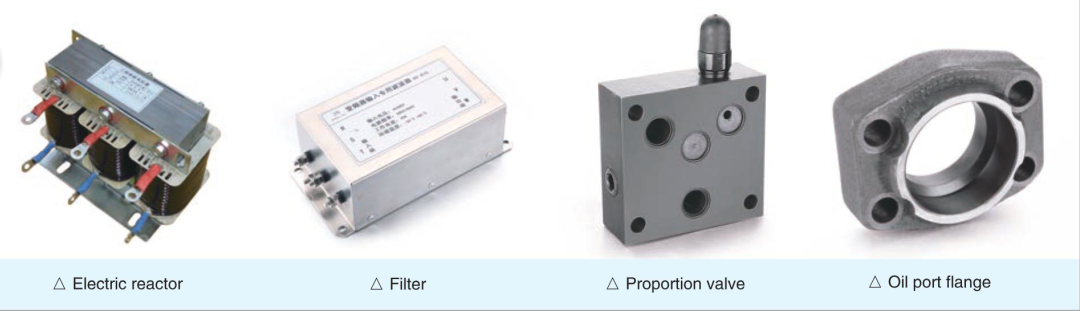

    Opsyonal na Mga Kagamitan

    Opsyonal na Mga Kagamitan.png

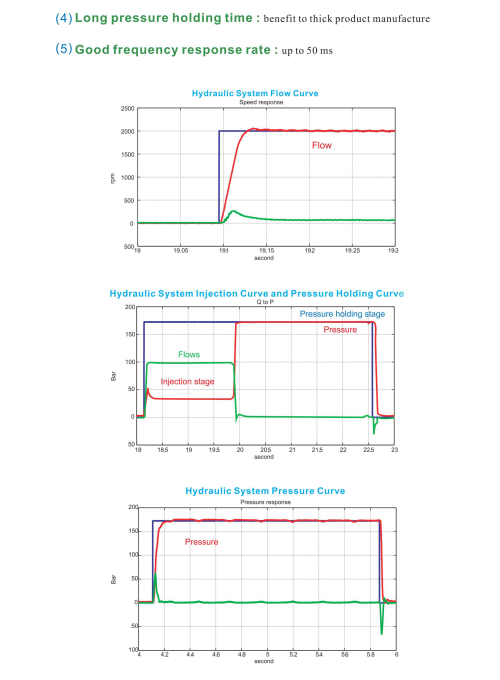

    Mga Tampok ng Hydraulic Energy System ( Limang tampok)


    Pangunahing pagkonsumo ng kuryente ng tradisyonal na injection molding machine

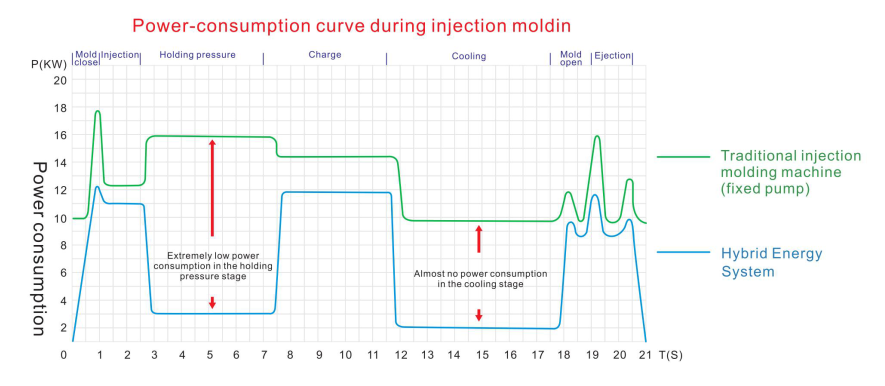

    Kapag gumagamit ng hydrualic system, ang pagkonsumo ng kuryente ay higit sa 75% ng buong sistema ng iniksyon.Iba't ibang presyon at daloy ang kinakailangan sa panahon ng proseso, kabilang ang pagsasara ng amag, pag-iniksyon, pagpindot sa presyon at pagbukas ng amag.Kapag ang daloy at presyon ay lumampas sa mga setting, ang relief o proporsyonal na balbula ay iaakma, na magreresulta sa isang 40%-75% na mas mataas na konsumo ng kuryente.

    Pangunahing kapangyarihan.png

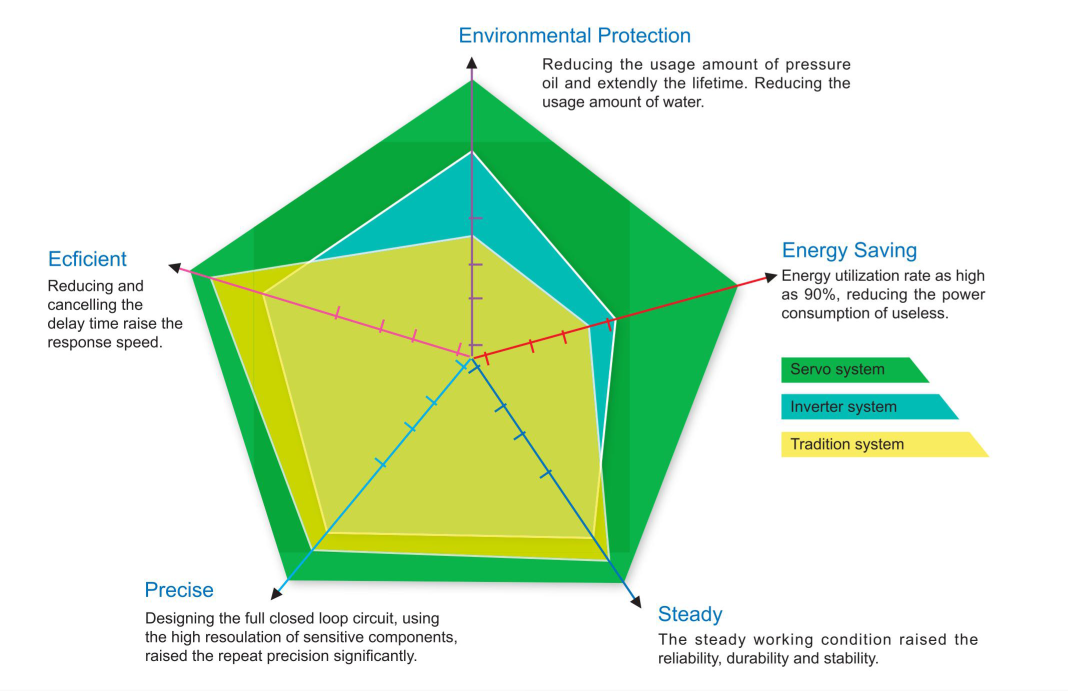

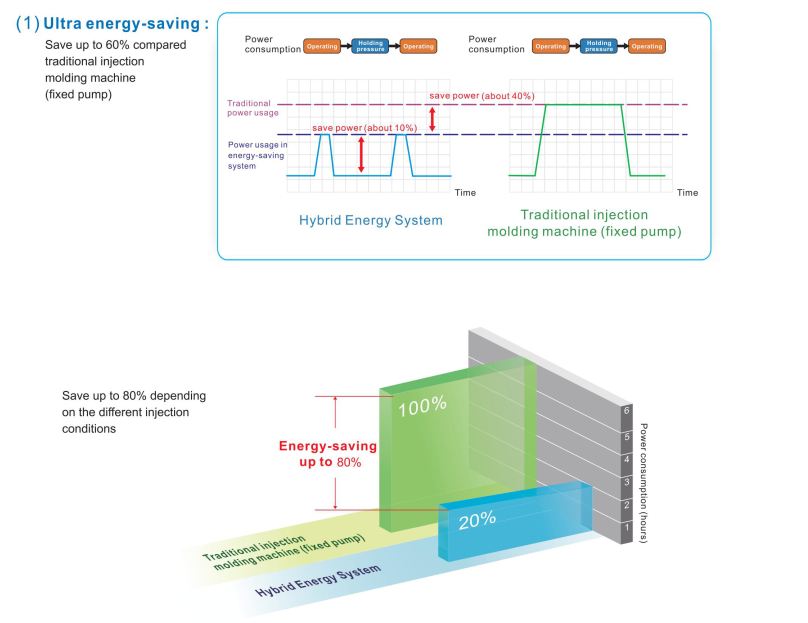

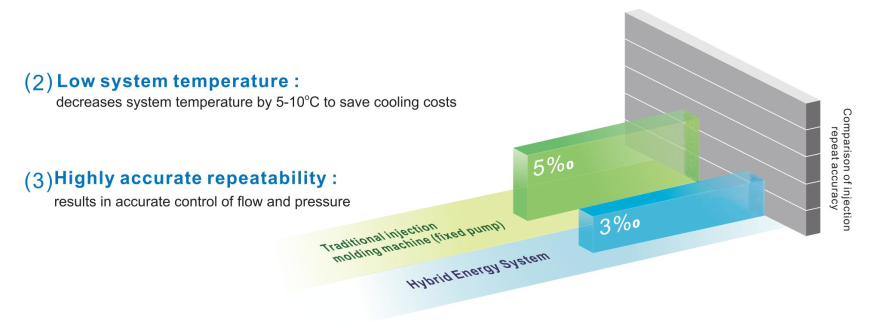

    Nangungunang Limang Kalamangan

    Mga kalamangan.png

    Paggamit:

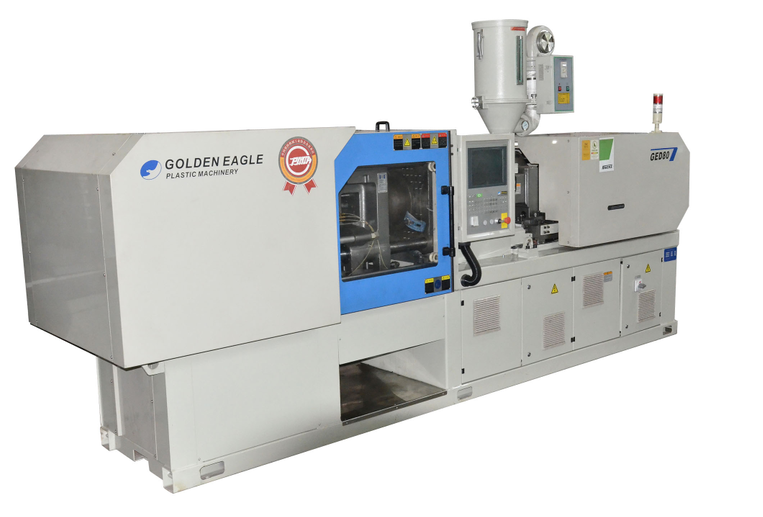

    Paggamit ng Servo System.png

    Paano pumili ng tamang Hybrid Energy System

    (1) Pagpili ng Power ng Motor

     Kinakailangang metalikang kuwintas (Nm) T=q.p

    2π·ηm

     Output power (kw) P=2π·T·n = T · n =Q·p

    60,000 9550 60·πη

    q: cc/rev Displacement (cm3) n: Bilis ng pag-ikotp: Wastong pagkakaiba sa presyon (Mpa)

    T: Kinakailangang daloy L/minηm: Kahusayan ng makina ng bomba ηt: Kabuuang kahusayan ng bomba

    (2) Solusyon para sa Signal Interference

    Kapag naka-install ang drive sa control panel, ang proteksyon para sa interference ng signal ay:

     Ang mga kable ng pangunahing circuit at control circuit ay dapat na hiwalay.

     Wastong saligan kung kinakailangan

     Gumamit ng shielding cable para sa control circuit

     Gumamit ng shielding wire para sa pangunahing circuit wiring

    (3) Paano Pumili ng Angkop na Hybrid Servo Drive at Motor

    Sa aktwal na mga aplikasyon, ang pagpili ng hybrid servo drive at motor wikl ay naiiba dahil sa iba't ibang mga sistema ng langis.

    Sa mga sumusunod na halimbawa, isang flow rate na 64L/min at isang max.Ang hawak na presyon ng 17.5 Mpa ay ginagamit.

     Pag-alis ng mga Hydraulic Pump:makuha ang displacement ng hydraulic pump (cc/rev) mula sa max.Daloy ng system (L/min)

    Halimbawa: Ipagpalagay na ang max.Ang daloy ng system ay 64L/min.at max.ang bilis ng motor ay 2000rpm.Ang displacement ng hydraulic pump ay magiging 64/2000*1000=32cc/rev

     Max.metalikang kuwintas ng motor:makuha ang max.metalikang kuwintas mula sa max.presyon at ang pag-aalis ng hydraulic pump

    Halimbawa: Ipagpalagay na ang max.ang presyon ay 17.5 Mpa at ang displacement ng hydraulic pump ay 32cc/rev.Ang metalikang kuwintas ay magiging 17.5*32*1.3/(2p)=116Nm (ang kadahilanan ay para sa 1.3 para sa kabayaran ng kabuuang pagkawala ng system at maaari itong baguhin sa 1.2 hanggang 1.3 kung kinakailangan)

     Rated motor torque at rated motor power:Ang kinakailangang metalikang kuwintas para sa hawak na presyon sa max.Ang presyon ay dapat na doble ng na-rate na motor torque o mas mababa (gamitin ang data na ibinigay mula sa planta ng motor bilang unang priyoridad).Dahil ang temperatura ng motor na pinapatakbo sa ilalim ng sitwasyong ito ay madaling higit sa temperatura.Ipagpalagay na pipiliin natin ang doble ng rated torque, ang motor cab ay 9.1kW* na may rated speed na 1500rpm kapag ang rated motor torque ay 58N-m.

    *Formula ng Motor Power:P(W)=T(Nm)Xw (rpmX2π/ 60)

      Max.Kasalukuyang Motor:

    Kung makuha ang coefficient kt (Torque/A)=3.31 sa detalye ng motor, max.kasalukuyang ay tungkol sa 115/3.31=35A kapag ang max.Ang torque ay 116N-m.

     Piliin ang Tamang Drive:Mangyaring piliin ang tamang drive ayon sa pangangailangan ng mga customer.Ipagpalagay na ang kakayahan ng overload ng drive ay 150% para sa 60 segundo at 200% para sa 3 segundo.Kapag ang holding pressure ay nasa max.presyon 17.5 Mpa na may 32cc/rev hydraulic pump, ang motor current na kailangan nito ay 35A.

    Tandaan Kung walang angkop na motor, mangyaring gamitin ang susunod na mas mataas na power motor.

    Mangyaring makipag-ugnayan sa Delta kung mayroon kang anumang mga katanungan tungkol sa hybrid servo drive o pagsasama sa iyong kasalukuyang system.
