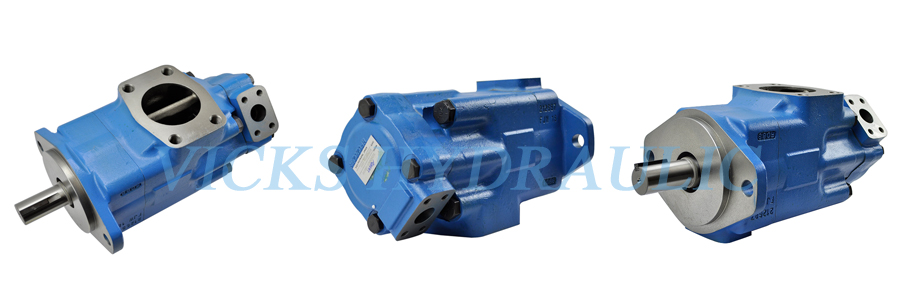

Двострука крилна пумпа серије 3525V за машине
Високоперформансне интраванске пумпе за машине за бризгање пластике, алатне машине, машине за ливење под притиском и металуршку опрему.
Карактеристике
1. Интра лопатичне пумпе са хидраулично балансирајућом структуром пружају стабилније перформансе и дужи век трајања јер је притисак лопатица на статор мањи.
2. Систем са дванаест лопатица обезбеђује пулсацију протока ниске амплитуде што резултира ниским карактеристикама буке система.
3. Различити помак и вратило са 4 различита излаза на супротној позицији
4. Кертриџ је независан од погонског вратила, што омогућава лако сервисирање без скидања пумпе са њеног носача.
Наша компанија
Наша компанија је генерални дистрибутерски канал за Тајван Делту, аустријску индустрију производа KEBA. Стратешки смо партнер серво мотора Phase, серво мотора Yunshen, погона Haitain и пумпи Sumitomo.
Нингбо Викс се држи развојног пута увођења, иновација и трансценденције, као и пословне филозофије високог квалитета, високе ефикасности, ниске потрошње и безбедности. Наша компанија је постала светски познати произвођач хидрауличних пумпи и стручњак за уштеду енергије помоћу серво уређаја.
Крилна пумпа серије 3525V ДВОСТРУКА ВИКЕРСОВА КРЕЛНА ПУМПА
Ознака модела
| (F3-) | 3525V | 38 | A | 17 | -1 | AB | 22 | R |
| Напомена | Серија | ▼Пумпа са вратилом за проток | Лука веза | ▼Поклопац за протоккрајња пумпа | Тип вратила | Утичница Позиција | Дизајн број | Ротација |
| Без обележавања: Уље серије нафте течност за емулгирање вода гликол-течност фосфат | 2520V | 10、12、14、15、17、 19、21、25 | А-САЕ A-SAE прирубница са 4 вијка | 2、3、4、5、6、7、8、9、10、11、12、14 | 1-Str кључ 86-HD Str кључ 11-сплајн | Види доле | 22 | (Поглед са краја вратила пумпе) R - десна рука за смер казаљке на сату Л-лева рука за смер супротан од казаљке на сату |
| 3520V | 21、25、30、32、35、 38、45 | 2、3、4、5、6、7、8、9、10、11、12、14 | ||||||
| 3525V | 21、25、30、32、35、 38、45 | 10、12、14、15、17、19、21、25 | ||||||
| 4520V | 42、45、50、57、60、 66、75 | 2、3、4、5、6、7、8、9、10、11、12、14 | ||||||
| 4525V | 42、45、50、57、60、 66、75 | 10、12、14、15、17、19、21、25 | ||||||
| 4535V | 42、45、50、57、60、 66、75 | 21、25、30、32、35、38、45 |
Димензије за инсталацију
| Модел | ∅a x пуна дубина навоја, 4 рупе | ∅b x пуна дубина навоја, 4 рупе | ∅b x пуна дубина навоја, 4 рупе | |||||||||
| 2520V | 1/2-13UNC-2Bx23.8 | 3/8-16UNC-2Bx19.1 | 3/8-16UNC-2Bx19.1 | |||||||||
| 3520V | 5/8-11UNC-2B-30.0 | 7/16-14UNC-2BX22.3 | 3/8-16UNC-2Bx19.1 | |||||||||
| 3525V | 5/8-11UNC-2B-30.0 | 7/16-14UNC-2BX22.3 | 3/8-16UNC-2Bx19.1 | |||||||||
| 4520V | 5/8-11UNC-2B-30.0 | 1/2-13UNC-2Bx23.8 | 3/8-16UNC-2Bx19.1 | |||||||||
| 4525V | 5/8-11UNC-2B-30.0 | 1/2-13UNC-2Bx23.8 | 3/8-16UNC-2Bx19.1 | |||||||||
| Модел | A | B | C | ∅D | E | ∅F | G | H | J | ∅K | ∅L | M |
| 2520V | 50,8 | 26.2 | 12,7 | 25,4 | 52,4 | 101,60/101,55 | 9,53 | 63,5 | 88,9 | 19.1 | 14.2 | 76,2 |
| 3520V | 62 | 30.1 | 15,9 | 31,7 | 58,7 | 127,00/126,95 | 9,53 | 76,2 | 106,3 | 19.1 | 17,5 | 76,2 |
| 3525V | 62 | 30.1 | 15,9 | 31,7 | 58,7 | 127,00/126,95 | 9,53 | 76,2 | 106,3 | 25,4 | 17,5 | 74,7 |
| 4520V | 69,9 | 35,7 | 15,9 | 38,1 | 69,9 | 127,00/126,95 | 12,7 | 88,9 | 120,6 | 19.1 | 17,5 | 76,2 |
| 4525V | 69,9 | 35,7 | 15,9 | 38,1 | 69,9 | 127,00/126,95 | 12,7 | 88,9 | 120,6 | 25,4 | 17,5 | 74,7 |
| Модел | N | P | Q | R | S | T | ∅U | ∅V | RW | ∅X | Y | Z |
| 2520V | 88,1 | 101,6 | 38,1 | 76,2 | 76,2 | 250 | 250 | 85,3 | 14 | 174,7 | 22.2 | 47,6 |
| 3520V | 99,6 | 114,3 | 38,1 | 82,6 | 82,6 | 273,3 | 273,3 | 88,9 | 16 | 213 | 22.2 | 47,6 |
| 3525V | 109,5 | 114,3 | 38,1 | 82,6 | 82,6 | 287,3 | 287,3 | 88,9 | 16 | 213 | 26.2 | 52,4 |
| 4520V | 120 | 119,4 | 42,9 | 93,7 | 93,7 | 303,5 | 303,5 | 102,4 | 16 | 213 | 22.2 | 47,6 |
| 4525V | 136 | 119,4 | 42,9 | 93,7 | 93,7 | 325 | 325 | 102,4 | 16 | 213 | 26.2 | 52,4 |
Више слика
Примена
Напредна опрема
Сертификат
Наше услуге
Захтев за понуду
1. Купац: Могу ли добити 1 ком. узорак да бих тестирао квалитет?
Викс Хидраулик: Да, желели бисмо да продамо узорак од 1 комада за тестирање.
2. Купац: Ако постоји неки технички проблем, како нам можете помоћи?
Викс Хидраулик: послаћемо вам видео и упутство за употребу, где ћемо вас научити како да га решите.
3. Купац: Колико дана за масовну производњу?
Викс хидраулика: Око 25-35 дана након потврде поруџбине.
ВИКС ХИДРАУЛИК
